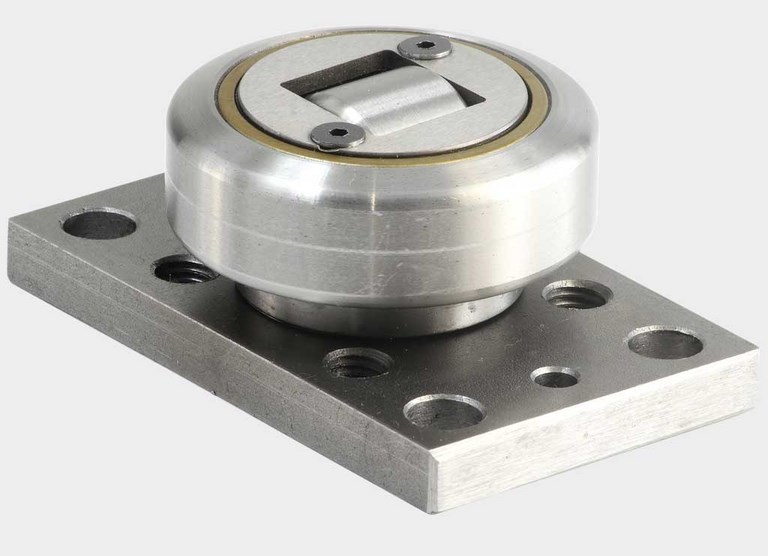

Cuscinetto Combinato con Piastra Saldata
Movimentazione - Cuscinetto Combinato con Piastra Saldata
Disegno Tecnico ed Esploso - Cuscinetto Combinato con Piastra Saldata
1. Cuscinetto combinato
2. Piastra
2. Piastra
Dati Tecnici - Cuscinetto Combinato con Piastra Saldata
| Cod (1) + (2) | Cod (1) | Cod (2) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I (mm) | S (mm) | Profilo / Perfil |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0631 | 4-0053 | 8-0288 | 90 | 70 | 30 | M.8 | 40 | 8,5 | 6 | 30 | 50 | 10 | EC053 |
| 400-0608 | 4-0054 | 8-0276 | 100 | 80 | 30 | M.10 | 40 | 10,5 | 6 | 40 | 60 | 10 | 2890 |
| 400-0609 | 4-0072 | 8-0276 | 100 | 80 | 30 | M.10 | 40 | 10,5 | 6 | 40 | 60 | 10 | 2890 |
| 400-0610 | 4-0055 | 8-0277 | 120 | 90 | 35 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2867 |
| 400-0611 | 4-0073 | 8-0277 | 120 | 90 | 35 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2867 |
| * 400-0612 | 4-0056 | 8-0278 | 120 | 90 | 40 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2810 |
| 400-0613 | 4-0074 | 8-0278 | 120 | 90 | 40 | M.12 | 50 | 12,5 | 6 | 50 | 80 | 15 | 2810 |
| * 400-0614 | 4-0058 | 8-0279 | 120 | 90 | 45 | M.16 | 90 | - | - | 90 | 120 | 20 | 2811 |
| 400-0615 | 4-0076 | 8-0279 | 120 | 90 | 45 | M.16 | 90 | - | - | 90 | 120 | 20 | 2811 |
| * 400-0616 | 4-0061 | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2862 |
| 400-0617 | 4-0078 / L | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2862 |
| * 400-0618 | 4-0062 | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2891 |
| 400-0619 | 4-0079 | 8-0280 | 180 | 140 | 60 | M.16 | 80 | 17 | 6 | 80 | 120 | 20 | 2891 |
| * 400-0620 | 4-0063 | 8-0281 | 200 | 160 | 60 | M.16 | 100 | 17 | 6 | 100 | 150 | 20 | 2757 |
| 400-0621 | 4-0080 | 8-0281 | 200 | 160 | 60 | M.16 | 100 | 17 | 6 | 100 | 150 | 20 | 2757 |
| * 400-0624 | 4-0011 | 8-0281 | 200 | 160 | 60 | M.16 | 100 | 17 | 6 | 100 | 150 | 20 | 2757 |
I CUSCINETTI SONO AD ESECUZIONE “ZRS”.
* 400-0612, 400-0614, 400-0616, 400-0618, 400-0620, 400-0624 vengono eseguiti con fori di lubrificazione.
Caratteristiche Tecniche - Cuscinetto Combinato con Piastra Saldata
I cuscinetti combinati C.R. vengono normalmente saldati ad una piastra.
La soluzione è ottimale, in quanto il cuscinetto con piastra viene applicato direttamente alla struttura dell’impianto, con il grande vantaggio che le operazioni di assemblaggio e di smontaggio risultano estremamente veloci ed economiche.
I cuscinetti combinati con piastra possono essere forniti nella esecuzione Fissa oppure Registrabile.
