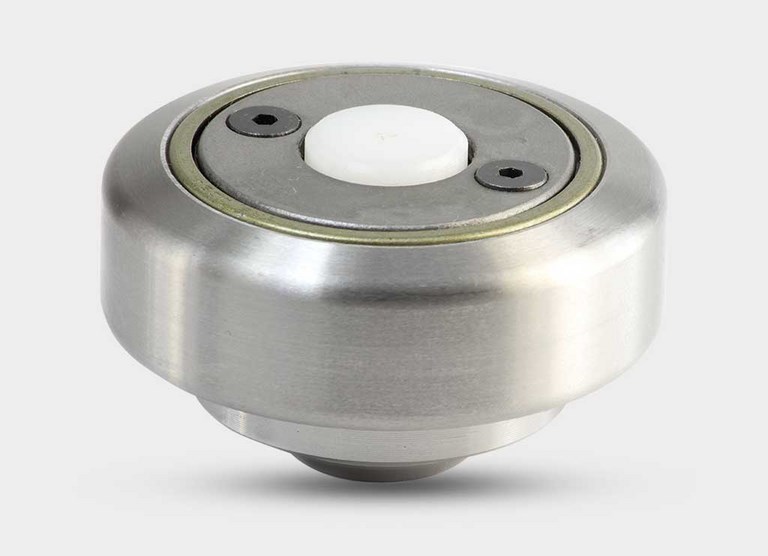

cuscinetto combinato registrabile con pattino
Movimentazione - Cuscinetto Combinato Registrabile con Pattino
Disegno Tecnico ed Esploso - Cuscinetto Combinato Registrabile con Pattino
1. Anello di tenuta ZRS
2. Ralla d’appoggio
3. Pattino
4. Spessore
5. Perno
6. Anello esterno
7. Rulli cilindrici
8. Anello interno
9. Anello di tenuta ZRS
2. Ralla d’appoggio
3. Pattino
4. Spessore
5. Perno
6. Anello esterno
7. Rulli cilindrici
8. Anello interno
9. Anello di tenuta ZRS
Dati Tecnici - Cuscinetto Combinato Registrabile con Pattino
| CR rif/ref | d (mm) | T (mm) | D (mm) | H (mm) | h (mm) | B (mm) | A (mm) | S (mm) | r (mm) | C (kN) | Co (kN) | Ø** (mm) | Profilo Perfil |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0562 | 30 | 42 | 62 | 37,5 | 30,5 | 20 | 2,5 | 18 | 3 | 39 | 65,2 | 62,5 | 2890 |
| 400-0563 | 35 | 48 | 70,1 | 44 | 36 | 23 | 2,5 | 18 | 4 | 55,5 | 91,7 | 70,7 / 70,4 | 2867 |
| 400-0564 | 40 | 53 | 77,7 | 48 | 36,5 | 23 | 3 | 22 | 4 | 58,4 | 100 | 78,1 / 78,5 | 2810 |
| 400-0565 | 35 | 59 | 88,4 | 57 | 44 | 30 | 3,5 | 30 | 3 | 83,8 | 132,3 | 88,9 | 2811 |
| 400-0566 | 60 | 71 | 107,7 | 69 | 55 | 31 | 4 | 25 | 5 | 94,2 | 160,7 | 108,2 / 108,5 | 2862 |
| 400-0567 | 60 | 80 | 123 | 72,3 | 56 | 37 | 5 | 40 | 5 | 128 | 226,8 | * | 2891 |
| 400-0568 | 60 | 108 | 149 | 78,5 | 58,5 | 45 | 5,5 | 40 | 3 | 172,3 | 325,9 | * | 2757 |
| 400-0569 | 60 | 108 | 149 | 86 | 67 | 45 | 5,5 | 40 | 3 | 172,3 | 325,9 | * | 2757 |
I CUSCINETTI SONO AD ESECUZIONE “ZRS”.
C: Carico dinamico - Co: Carico statico - Ca: Carico dinamico - Coa: Carico statico
La regolazione della dimensione “A” e’ possibile mediante la rotazione della vite inserita nel perno.
400-0053 400-0054 400-0055 400-0056 400-0061 400-0062 400-0063 400-0011 400-0037 400-0039
Caratteristiche Tecniche - Cuscinetto Combinato Registrabile con Pattino
Il cuscinetto combinato registrabile con pattino in materiale plastico mantiene una elevata resistenza ai carichi applicati e nello stesso tempo un facile sistema di registrazione della distanza tra profilo e cuscinetto, che in questo caso avviene tramite lo spostamento di una vite situata al centro del perno e appoggiata al pattino stesso.
- L’anello esterno viene costruito in acciaio da cementazione del tipo 20CrMnTi. Garantisce un’ottima resistenza alla fatica, oltre ad assicurare un’ottima tenuta agli urti. La durezza superficiale raggiunge i 60-2 HRC.
- L’anello interno viene costruito in acciaio 100Cr6 temprato a cuore raggiungendo durezza di 60-2 HRC. L’acciaio a tempra totale garantisce un’alta resistenza all’usura e alla fatica.
- La tenuta ZRS, realizzata da C.R. negli ultimi anni, non permette agli agenti esterni (polvere, calamina, umidità) di entrare all’interno del cuscinetto; nello stesso tempo non permette la fuoriuscita di grasso lubrificante.
- La ralla d’appoggio laterale è anch’essa costruita in acciaio cementato.
- Il perno centrale viene costruito in acciaio a basso tenore di carbonio C20/C45, materiale che garantisce una buona resistenza e un’ottima saldabilità.
- Il pattino di guida laterale viene costruito in lega plastica molto resistente all’usura e agli agenti esterni danneggianti.
