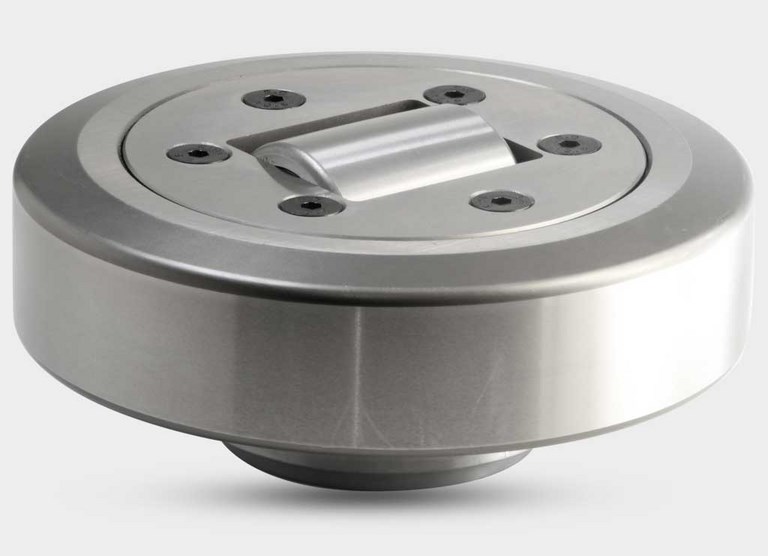

Cuscinetto Combinato Registrabile ”Jumbo”
Movimentazione - Cuscinetto Combinato Registrabile ”Jumbo”

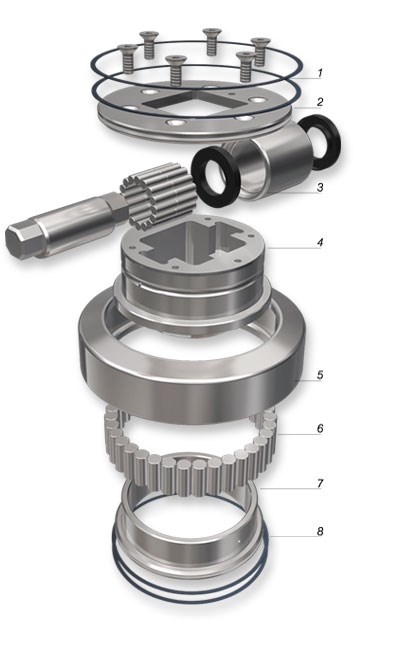

Disegno Tecnico ed Esploso - Cuscinetto Combinato Registrabile ”Jumbo”
2. Ralla d’appoggio
3. Parte assiale
4. Perno
5. Anello esterno
6. Rulli cilindrici
7. Anello interno
8. Anelli di tenuta FEY
Dati Tecnici - Cuscinetto Combinato Registrabile ”Jumbo”
| CR rif/ref | d (mm) | T (mm) | D (mm) | H (mm) | hmin (mm) | hmax (mm) | B (mm) | A (mm) | S (mm) | r (mm) | C (kN) | Co (kN) | Ca (kN) | Coa (kN) | Profilo / Perfil |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0089 | 80 | 113 | 165 | 69 | 53 | 56 | 40 | 5 | 50 | 3 | 213 | 388 | 85 | 133 | FM 165 |
| 400-0090 | 100 | 124 | 190 | 84,5 | 64,5 | 67,5 | 48 | 6,5 | 60 | 4 | 266 | 500 | 100 | 180 | FM 190 |
| 400-0091 | 110 | 146 | 220 | 94,5 | 74,5 | 77,5 | 58 | 6,5 | 75 | 5 | 326 | 681 | 138 | 257 | FM 220 |
| 400-0092 | 120 | 168 | 250 | 102 | 77 | 80 | 60 | 7 | 75 | 5 | 369 | 748 | 138 | 257 | FM 250 |
| 400-0093 | 150 | 188 | 280 | 119,5 | 89,5 | 93,5 | 72 | 7,5 | 90 | 5 | 489 | 1066 | 182 | 488 | FM 280 |
| 400-0094 | 140 | 218 | 320 | 135 | 110 | 114 | 85 | 10 | 90 | 8 | 542 | 1370 | 210 | 422 | * |
I CUSCINETTI SONO AD ESECUZIONE “ZRS”.
C : Carico dinamico - Co : Carico statico - Ca : Carico dinamico - Coa : Carico statico
La regolazione della dimensione “H” e’ possibile mediante la rotazione del perno assiale.
I cuscinetti vengono eseguiti con fori di lubrificazione.
400-0053 400-0054 400-0055 400-0056 400-0061 400-0062 400-0063 400-0011 400-0037 400-0039
Caratteristiche Tecniche - Cuscinetto Combinato Registrabile ”Jumbo”
I cuscinetti combinati registrabili Jumbo rappresentano una gamma speciale per dimensioni e caratteristiche tecniche.
Vengono utilizzati sia nei montanti di carrelli elevatori di grossa portata, sia in svariate applicazioni industriali, settore navale, aeronautico e siderurgico.
Elevata capacità di carico e larghezza contenuta rappresentano le caratteristiche fondamentali di questo cuscinetto.
- L’anello esterno, rullotto e pernetto vengono costruiti in acciaio 16CrNi4.
Questo tipo di materiale presenta una resistenza a cuore molto elevata. Particolarmente adatto a sopportare urti e carichi applicati. I particolari indicati raggiungono una durezza di 60-2 HRC. - L’anello interno viene costruito in acciaio 100Cr6, raggiunge una durezza di 60+2 HRC.
- Normalmente vengono forniti con tenute in esecuzione ZZ. A richiesta possono essere forniti in esecuzione 2RS. I cuscinetti “Jumbo” presentano un sistema di lubrificazione della parte radiale.
- La ralla di appoggio viene anch’essa costruita in acciaio da cementazione.
- Il perno centrale viene costruito in acciaio 16CrNi4 che ne garantisce l’estrema resistenza alla fatica e una buona saldabilità.
