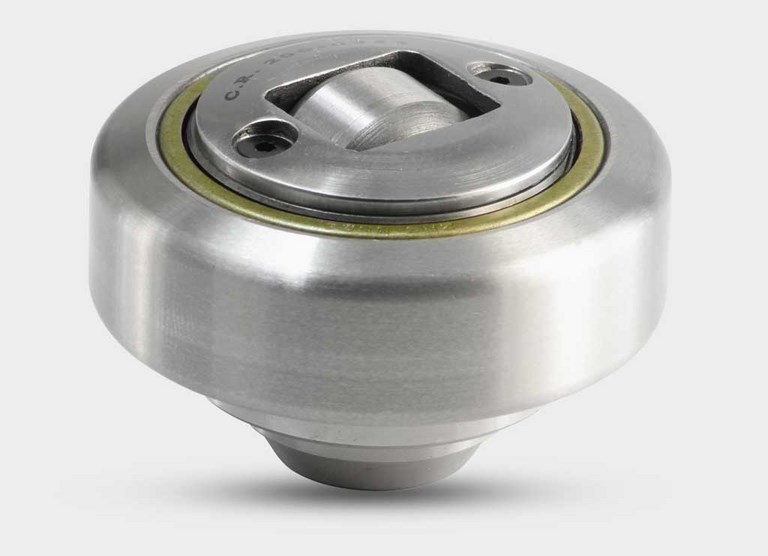

CUSCINETTO combinato registrabile
Movimentazione - Cuscinetto Combinato Registrabile
Disegno Tecnico ed Esploso - Cuscinetto Combinato Registrabile
1. Supporto
2. Parte assiale
3. Anello di tenuta ZRS
4. Ralla d’appoggio
5. Rulli cilindrici
2. Parte assiale
3. Anello di tenuta ZRS
4. Ralla d’appoggio
5. Rulli cilindrici
6. Anello esterno
7. Anello interno
8. Anello di tenuta ZRS
9. Perno
Dati Tecnici - Cuscinetto Combinato Registrabile
| CR rif/ref | d (mm) | T (mm) | D (mm) | H (mm) | h (mm) | B (mm) | A (mm) | S (mm) | r (mm) | C (kN) | Co (kN) | Ca (kN) | Coa (kN) /th> | Ø** (mm) | Profilo Perfil |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400-0072 | 30 | 42 | 62 | 43 | 33 | 20 | 5,5 | 16 | 3 | 39 | 65,2 | 5,8 | 6 | 62,5 | 2890 |
| 400-0073 | 35 | 48 | 70,1 | 48 | 40 | 23 | 6,5 | 16 | 4 | 55,5 | 91,7 | 5,8 | 6 | 70,7 / 70,4 | 2867 |
| 400-0074 | 40 | 53 | 77,7 | 51 | 39,5 | 23 | 7 | 21 | 4 | 58,4 | 100 | 13,2 | 14,5 | 78,1 / 78,5 | 2810 |
| 400-0076 | 45 | 59 | 88,4 | 61 | 48 | 30 | 7 | 21 | 3 | 83,8 | 132,3 | 13,2 | 14,5 | 88,9 | 2811 |
| 400-0078 / L | 60 | 71 | 107,7 | 73 | 59 | 31 | 8 | 33 | 5 | 94,2 | 160,7 | 25 | 28 | 108,2 / 108,5 | 2862 |
| 400-0079 | 60 | 80 | 123 | 75,8 | 59,5 | 37 | 8 | 33 | 5 | 128 | 226,8 | 25 | 28 | * | 2891 |
| 400-0080 | 60 | 103 | 149 | 89 | 69 | 45 | 15 | 50 | 5 | 172,3 | 325,9 | 83 | 130 | * | 2757 |
I CUSCINETTI SONO AD ESECUZIONE “ZRS”.
C: Carico dinamico - Co: Carico statico - Ca: Carico dinamico - Coa: Carico statico
La regolazione della dimensione “A“ si effettua mediante anelli di spessoramento inseriti tra il supporto principale e il supporto del cuscinetto di guida laterale.
Sono disponibili anelli di registrazione con spessori di 0,3 – 0,5 – 1 mm.
Caratteristiche Tecniche - Cuscinetto Combinato Registrabile
I cuscinetti combinati registrabili mantengono tutte le caratteristiche dei combinati fissi.
La differenza sostanziale sta nella possibilità di regolare, tramite spessori, la distanza tra cuscinetto e profilo.
- Anello esterno e rullotto vengono costruiti in acciaio da cementazione del tipo 20CrMnTi. L’acciaio in questione garantisce un’ottima resistenza alla fatica, oltre assicurare una forte tenuta agli urti. La durezza superficiale per entrambi raggiunge i 60-2 HRC.
- Anello interno e pernetto vengono costruiti in 100Cr6 temprato a cuore. L’acciaio a tempra totale garantisce un’alta resistenza all’usura e alla fatica; entrambi raggiungono una durezza di 60-2 HRC.
- La tenuta ZRS, realizzata da C.R. negli ultimi anni, non permette agli agenti esterni (polvere, calamina, umidità) di entrare all’interno del cuscinetto; nello stesso tempo non permette la fuoriuscita di grasso lubrificante.
- La ralla d’appoggio laterale è anch’essa costruita in acciaio cementato.
Il perno centrale viene costruito in acciaio a basso tenore di carbonio C20/C45, materiale che garantisce una buona resistenza e un’ottima saldabilità. - Il supporto, che permette attraverso spessori da 0,3÷0,5mm la registrazione del giuoco assiale tra profilo e cuscinetto, viene costruito in 20CrMo.
