Guida di Sollevamento a I Standard
Movimentazione - Guida di Sollevamento a "I" Standard
Dati Tecnici - Guida di Sollevamento a "I" Standard

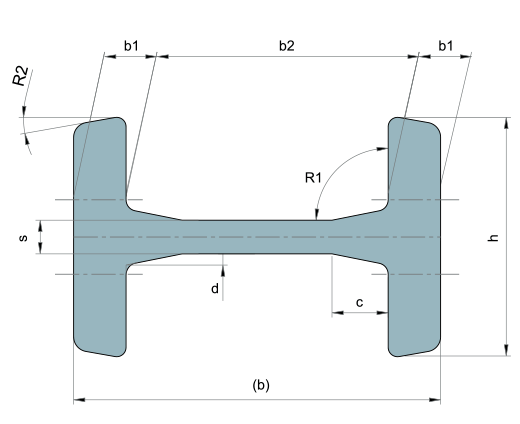

| CR rif/ref | b (mm) | b1 (mm) | tol. (mm) | b2 (mm) | tol. (mm) | h (mm) | tol. (mm) | s (mm) | tol. (mm) | c (mm) | d (mm) | R1 (mm) | R2 (mm) | Peso / Weight (Kg/m) | Wx (Cm3) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3018 | 98 | 14 | ±0,5 | 70 | 1 | 65 | ±1 | 9 | ±0,5 | 15 | 3 | 91°+1° | 10° | 19,4 | 70 |
| 3019 | 113,9 | 18 | ±0,5 | 77,9 | 1 | 66 | ±1 | 11 | ±0,5 | 15 | 3 | 91°+1° | 10° | 25,3 | 102 |
| 3275 | 129,6 | 20,5 | ±0,5 | 88,6 | 1 | 72 | ±1,25 | 12 | ±0,5 | 15 | 3 | 91°+1° | 10° | 31,2 | 143 |
| 3020 | 129,6 | 20,5 | ±0,5 | 88,6 | 1 | 81 | ±1,25 | 12 | ±0,5 | 15 | 3 | 91°+1° | 10° | 34,1 | 160 |
| 2912 | 140,2 | 18,96 | ±0,8 | 102,28 | -0,8 | 69,9 | 1,6 | 12,7 | ±0,5 | * | * | * | * | 31,2 | 157 |
| 3100 | 152,4 | 22 | ±0,5 | 108,4 | ±0,5 | 83 | ±1 | 14 | ±0,5 | 20 | 3 | 91°+1° | 12° | 40,5 | 219 |
| 3353 | 175 | 25,6 | ±0,5 | 123,8 | ±0,5 | 90 | ±1,3 | 15 | ±0,5 | 20 | 5 | 91°+1° | 5° | 51,4 | 322 |
Materiale UNI Fe 510 C - DIN St 52.3
I profili indicati vengono forniti tagliati a misura richiesta dal cliente, massima lunghezza 12mt
Caratteristiche Tecniche - Guida di Sollevamento a "I" Standard
I profili combinati ad “I” vengono utilizzati esclusivamente per costruire i montanti dei carrelli elevatori.
Il profilo ad “I” è stato realizzato per soddisfare le esigenze di progettazione dei fabbricanti di carrelli elevatori.
All’interno di essi, come nei profili a “U”, scorrono i cuscinetti combinati.
Vengono prodotte in acciaio ST 52.3
